Kaca Optik Jendela Safir Ukuran Khusus Kekerasan Mohs 9

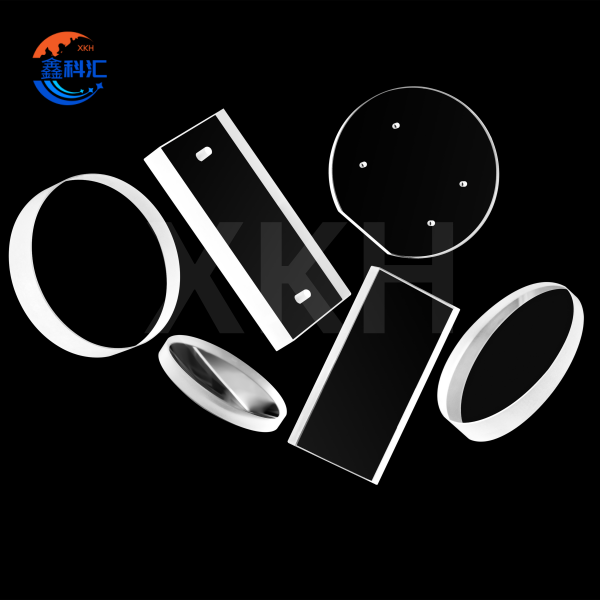

Kaca Optik Sapphire Windows Ukuran Khusus Kekerasan Mohs 9 Gambar Unggulan

Deskripsi Singkat:

Jendela optik safir adalah komponen optik berkinerja tinggi yang dibuat dari safir sintetis (kristal tunggal α-Al₂O₃), menggabungkan keunggulan material dengan rekayasa presisi. Jendela ini menunjukkan kekerasan yang luar biasa (kekerasan Mohs 9), stabilitas termal (rentang operasional -200°C hingga 2000°C), dan inert secara kimia, menjadikannya ideal untuk lingkungan ekstrem. Dengan transmisi spektral yang luas (200nm hingga 6μm, >85% transmitansi) yang mencakup spektrum ultraviolet, tampak, dan inframerah tengah, jendela ini mendukung aplikasi dalam komunikasi kuantum, pengeringan UV, dan pencitraan hiperspektral. Kemampuannya untuk menahan radiasi, guncangan mekanis, dan lingkungan korosif menempatkannya sebagai komponen yang sangat diperlukan dalam bidang kedirgantaraan, pertahanan, dan pencitraan medis.

Kirim email kepada kami

Fitur

Spesifikasi teknis

Kategori	Parameter	Nilai/Rentang Khas
Sifat Material	Jenis Material	Kristal tunggal α-Alumina (Al₂O₃)
	Jangkauan Transmisi	0,15μm ~ 5,5μm
	Indeks Bias	1,76 @ 589nm
	Koefisien Ekspansi Termal	5,3×10⁻⁶/K @ 20°C
	Konduktivitas Termal	25~35 W/(m·K)
Parameter Dimensi	Diameter Luar (OD)	1 mm ~ 300 mm
	Diameter Dalam (ID)	0,5 mm ~ 250 mm
	Ketebalan Dinding	0,3 mm ~ 20 mm
	Panjang / Ketebalan	0,3 mm ~ 20 mm
	Toleransi Dimensi	±0,1 mm (standar), ±0,01 mm (presisi tinggi)
	Koaksialitas	≤0,05 mm (tingkat presisi tinggi)
	Lapisan Permukaan	10/5 (MIL-PRF-13830B)
	Kerataan Permukaan	λ/8 @ 632,8nm
Aplikasi	Sistem Laser	Jendela laser daya tinggi, cermin rongga
Aplikasi	Optik Inframerah	Pencitraan termal, kubah rudal

Fitur Utama

1. 1. 1. Keunggulan Material
    • Kekerasan Sangat Tinggi: Dengan kekerasan Mohs 9, safir mengungguli kuarsa dan plastik, serta tahan terhadap abrasi pada sensor industri dan optik LiDAR.

    • Transmisi Spektral Luas: >85% transmisi dari 200nm (UV) hingga 6μm (inframerah menengah), memungkinkan aplikasi multispektral seperti pengeringan UV dan komunikasi kuantum.

    • Ketahanan terhadap Lingkungan Ekstrem: Bertahan terhadap siklus termal -200°C hingga 2000°C, paparan bahan kimia pH 1-14, dan dosis radiasi melebihi 10⁶ Gy.

    2. Desain Asferis

    • Koreksi Aberasi Optik: Geometri non-bola, bentuk bebas, dan elips menghilangkan aberasi sferis, meningkatkan resolusi pencitraan (misalnya, pengurangan divergensi berkas LiDAR).

    • Integrasi Kompleks: Menggabungkan jendela inframerah dengan struktur pembuangan panas untuk manajemen termal dalam sistem laser daya tinggi.

    3. Pelapis Fungsional

    • Lapisan Anti-Reflektif (AR): Mencapai reflektivitas <0,5% melalui penguapan berkas elektron, meningkatkan efisiensi pada modul optik 400G.

    • Filter Bandpass: Transmisi selektif (misalnya, IR 940nm) untuk LiDAR dan sistem kuantum.

Aplikasi

1. Komunikasi Optik & Sistem Laser

• Modul Kecepatan Tinggi: Digunakan dalam kemasan dioda laser 400G/800G (misalnya, Huawei QSFP-DD), memastikan transmisi sinyal dengan kehilangan rendah.
• Laser Industri: Mampu menahan kepadatan daya >10kW/cm² pada sistem pemotongan laser CO₂ (misalnya, laser Trumpf TruDisk).

2. Pencitraan Medis

• Endoskop: Ketahanan terhadap korosi dalam cairan tubuh (misalnya, Olympus EVIS LUCERA) untuk diagnostik gastrointestinal definisi tinggi.
• Termografi Inframerah: Peningkatan deteksi cahaya redup pada sistem FLIR T1020 untuk inspeksi listrik.

3. Dirgantara & Pertahanan

• Muatan Satelit: Bertahan dalam kondisi suhu ekstrem -196°C hingga +120°C dalam pengamatan Bumi resolusi tinggi (misalnya, satelit Gaofen-7).
• Sistem Pemanduan Rudal: Jendela inframerah untuk akuisisi target dalam penerbangan kecepatan tinggi (misalnya, AIM-120 AMRAAM).

4. Sensor Otomotif & Industri

• Sistem LiDAR: Meningkatkan jangkauan deteksi dalam kondisi cuaca buruk (misalnya, Velodyne VLP-32C).
• Sensor Suhu Tinggi: Memantau tungku (>1500°C) dan reaktor kimia (misalnya, Siemens SITRANS LR250).

5. Teknologi Kuantum

• Detektor Foton Tunggal: Memungkinkan sistem komunikasi kuantum dengan noise rendah dan efisiensi tinggi.

Layanan Perusahaan

1. Pengembangan Kustom

• Geometri Kompleks: Menerima model CAD/3D (STEP/IGES) dengan toleransi ±0,001mm untuk bentuk non-standar (misalnya, jendela pembuangan panas spiral).
• Pelapisan Multi-Lapisan: Filter AR, bandpass, dan dikroik khusus (misalnya, transmitansi 98% pada 940nm melalui sputtering ion-beam).

2. Produksi Massal

• Manufaktur Otomatis: 500.000+ unit/bulan dengan hasil produksi 99,5%, mendukung pembuatan prototipe dalam 7–15 hari dan pesanan massal dalam 30 hari.
• Jaminan Mutu: Bersertifikasi ISO 9001, dengan validasi pihak ketiga (cacat permukaan <5μm, transmitansi >85%).

3. Dukungan Teknis

• Analisis Kegagalan: Atasi delaminasi lapisan melalui anil yang dioptimalkan (misalnya, siklus termal 850°C).
• Garansi Seumur Hidup: Dukungan standar militer selama 10 tahun dengan kalibrasi ulang tahunan (misalnya, penyelarasan jendela pencitraan termal).

4. Optimalisasi Biaya

• Inovasi Material: Pertumbuhan Kyropoulos mengurangi biaya bahan baku sebesar 30%, memungkinkan produksi elektronik konsumen (misalnya, lensa kamera ponsel pintar).
• Pemolesan Tingkat Lanjut: Pemolesan magnetorheologis (MRF) mencapai kekasaran permukaan Ra <1nm.

5. Kolaborasi Global

• Kemitraan Litbang: Berkolaborasi dengan Universitas Tsinghua dalam substrat fotonik safir untuk peningkatan efisiensi LED.
• Sertifikasi: Sesuai dengan RoHS/REACH, diekspor ke pasar Amerika Utara, Eropa, dan Asia-Pasifik.

Kesimpulan

Jendela optik safir menggabungkan ketahanan material dengan fleksibilitas desain, menetapkan tolok ukur di bidang pertahanan, perawatan kesehatan, dan telekomunikasi. Direkayasa dari safir sintetis (α-Al₂O₃), jendela ini memanfaatkan kekerasan Mohs 9 dan stabilitas termal hingga 2053°C untuk mengungguli material konvensional di lingkungan ekstrem. Pendekatan terintegrasi XKH "Material-Process-Service" menggabungkan pemesinan intan presisi, sputtering ion-beam, dan metrologi berbasis AI untuk memberikan solusi yang disesuaikan—mulai dari kubah rudal hipersonik yang tahan terhadap guncangan termal 2000°C hingga endoskop yang dapat disterilkan dengan autoklaf untuk robotika medis. Dengan menerapkan lapisan DLC multi-layer dan potongan kristal tanpa bias ganda, kami mencapai transmisi >99% pada 1550nm untuk sistem telekomunikasi dan kekasaran permukaan sub-nanometer untuk litografi EUV. Bersertifikasi MIL-PRF-13830B dan ISO 9001, jendela kami memungkinkan terobosan dalam penginderaan kuantum (detektor penghitung foton) dan muatan satelit kelas ruang angkasa dengan ketahanan radiasi 15 tahun. Melalui pembuatan prototipe cepat (waktu penyelesaian 5 hari) dan ketangkasan rantai pasokan global, kami memberdayakan industri untuk mengatasi hambatan teknis, mendorong inovasi dalam keberlanjutan, miniaturisasi, dan keandalan misi kritis di seluruh dunia.
