Substrat Kristal Benih SiC yang Disesuaikan Dia 205/203/208 Tipe 4H-N untuk Komunikasi Optik

Deskripsi Singkat:

Substrat kristal benih SiC (silikon karbida), sebagai pembawa inti bahan semikonduktor generasi ketiga, memanfaatkan konduktivitas termalnya yang tinggi (4,9 W/cm·K), kekuatan medan tembus yang sangat tinggi (2–4 MV/cm), dan celah pita yang lebar (3,2 eV) untuk berfungsi sebagai bahan dasar untuk optoelektronik, kendaraan energi baru, komunikasi 5G, dan aplikasi kedirgantaraan. Melalui teknologi fabrikasi canggih seperti pengangkutan uap fisik (PVT) dan epitaksi fase cair (LPE), XKH menyediakan substrat benih politipe 4H/6H-N, semi-isolasi, dan 3C-SiC dalam format wafer 2–12 inci, dengan kerapatan pipa mikro di bawah 0,3 cm⁻², resistivitas berkisar antara 20–23 mΩ·cm, dan kekasaran permukaan (Ra) <0,2 nm. Layanan kami meliputi pertumbuhan heteroepitaxial (misalnya, SiC-on-Si), pemesinan presisi skala nano (toleransi ±0,1 μm), dan pengiriman cepat global, memberdayakan klien untuk mengatasi hambatan teknis dan mempercepat netralitas karbon dan transformasi cerdas.

Kirim email ke kami

Fitur

Parameter teknis

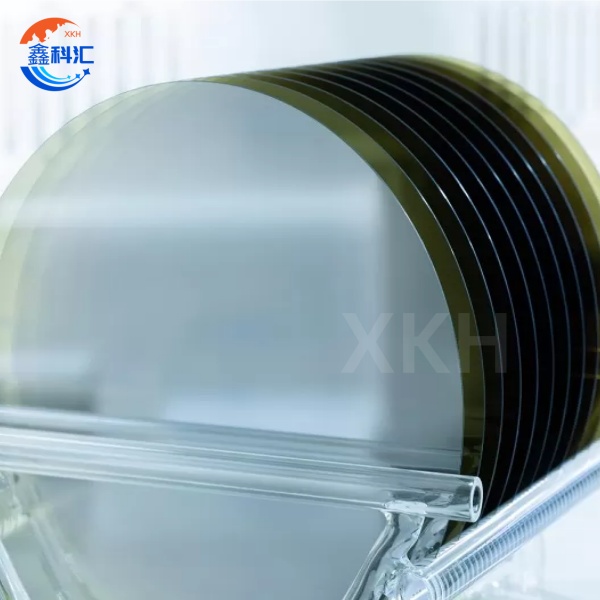

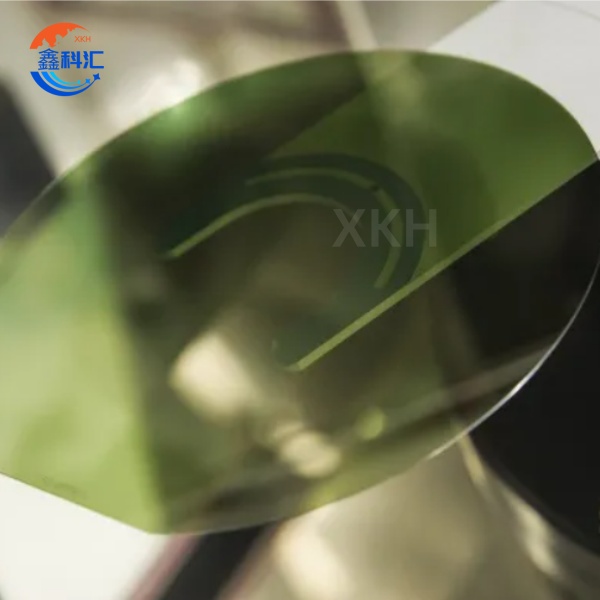

Wafer benih silikon karbida
Politipe	4H
Kesalahan orientasi permukaan	4° ke arah <11-20> ± 0,5º
Resistivitas	Kustomisasi
Diameter	205±0,5 mm
Ketebalan	Ukuran 600±50 mikrometer
Kekasaran	CMP,Ra≤0,2nm
Kepadatan Mikropipa	≤1 buah/cm2
Goresan	≤5, Panjang Total ≤2 * Diameter
Keripik/lekukan tepi	Tidak ada
Penandaan laser depan	Tidak ada
Goresan	≤2, Panjang Total ≤ Diameter
Keripik/lekukan tepi	Tidak ada
Area politipe	Tidak ada
Penandaan laser belakang	1mm (dari tepi atas)
Tepian	Talang

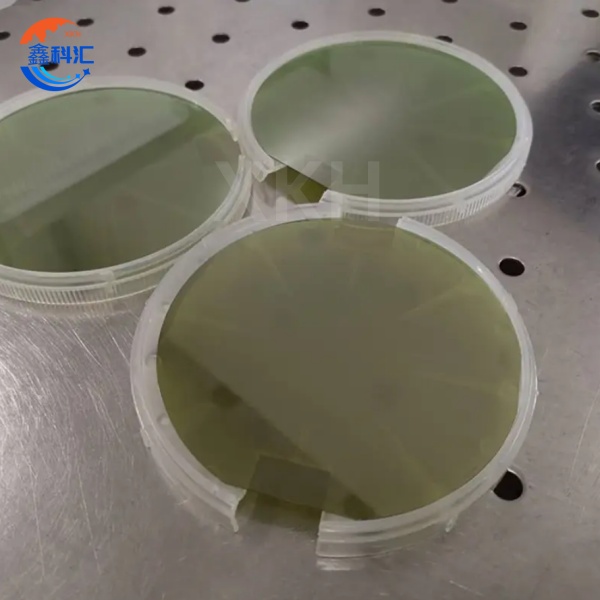

Kemasan	Kaset multi-wafer

Karakteristik Utama

1. Struktur Kristal dan Kinerja Listrik

· Stabilitas Kristalografi: dominasi politipe 4H-SiC 100%, nol inklusi multikristalin (misalnya, 6H/15R), dengan kurva goyang XRD lebar penuh pada setengah maksimum (FWHM) ≤32,7 detik busur.

· Mobilitas Pembawa Tinggi: Mobilitas elektron 5.400 cm²/V·s (4H-SiC) dan mobilitas lubang 380 cm²/V·s, memungkinkan desain perangkat frekuensi tinggi.

·Kekerasan Radiasi: Tahan terhadap radiasi neutron 1 MeV dengan ambang kerusakan perpindahan 1×10¹⁵ n/cm², ideal untuk aplikasi luar angkasa dan nuklir.

2. Sifat Termal dan Mekanik

· Konduktivitas Termal yang Luar Biasa: 4,9 W/cm·K (4H-SiC), tiga kali lipat silikon, mendukung operasi di atas 200°C.

· Koefisien Ekspansi Termal Rendah: CTE 4,0×10⁻⁶/K (25–1000°C), memastikan kompatibilitas dengan kemasan berbasis silikon dan meminimalkan tekanan termal.

3. Kontrol Cacat dan Presisi Pemrosesan

· Kepadatan Mikropipa: <0,3 cm⁻² (wafer 8 inci), kepadatan dislokasi <1.000 cm⁻² (diverifikasi melalui etsa KOH).

· Kualitas Permukaan: Dipoles CMP hingga Ra <0,2 nm, memenuhi persyaratan kerataan tingkat litografi EUV.

Aplikasi Utama

Wilayah	Skenario Aplikasi	Keunggulan Teknis
Komunikasi Optik	Laser 100G/400G, modul hibrida fotonik silikon	Substrat benih InP memungkinkan celah pita langsung (1,34 eV) dan heteroepitaksi berbasis Si, mengurangi kehilangan kopling optik.
Kendaraan Energi Baru	Inverter tegangan tinggi 800V, pengisi daya terpasang (OBC)	Substrat 4H-SiC menahan >1.200 V, mengurangi kehilangan konduksi hingga 50% dan volume sistem hingga 40%.
Komunikasi 5G	Perangkat RF gelombang milimeter (PA/LNA), penguat daya stasiun pangkalan	Substrat SiC semi-isolasi (resistivitas >10⁵ Ω·cm) memungkinkan integrasi pasif frekuensi tinggi (60 GHz+).
Peralatan Industri	Sensor suhu tinggi, transformator arus, monitor reaktor nuklir	Substrat benih InSb (celah pita 0,17 eV) memberikan sensitivitas magnetik hingga 300%@10 T.

Keunggulan Utama

Substrat kristal benih SiC (silikon karbida) memberikan kinerja yang tak tertandingi dengan konduktivitas termal 4,9 W/cm·K, kekuatan medan tembus 2–4 MV/cm, dan celah pita lebar 3,2 eV, yang memungkinkan aplikasi daya tinggi, frekuensi tinggi, dan suhu tinggi. Dengan kepadatan mikropipa nol dan kepadatan dislokasi <1.000 cm⁻², substrat ini memastikan keandalan dalam kondisi ekstrem. Kelembaman kimianya dan permukaan yang kompatibel dengan CVD (Ra <0,2 nm) mendukung pertumbuhan heteroepitaxial tingkat lanjut (misalnya, SiC-on-Si) untuk sistem daya optoelektronik dan EV.

Layanan XKH:

1. Produksi yang Disesuaikan

· Format Wafer Fleksibel: wafer 2–12 inci dengan potongan melingkar, persegi panjang, atau bentuk khusus (toleransi ±0,01 mm).

· Kontrol Doping: Doping nitrogen (N) dan aluminium (Al) yang tepat melalui CVD, mencapai rentang resistivitas dari 10⁻³ hingga 10⁶ Ω·cm.

2. Teknologi Proses CanggihBahasa Indonesia:

· Heteroepitaxy: SiC-on-Si (kompatibel dengan saluran silikon 8 inci) dan SiC-on-Diamond (konduktivitas termal >2.000 W/m·K).

· Mitigasi Cacat: Pengetsaan dan anil hidrogen untuk mengurangi cacat mikropipa/kepadatan, meningkatkan hasil wafer hingga >95%.

3. Sistem Manajemen MutuBahasa Indonesia:

· Pengujian Ujung-ke-Ujung: Spektroskopi Raman (verifikasi politipe), XRD (kristalinitas), dan SEM (analisis cacat).

· Sertifikasi: Sesuai dengan AEC-Q101 (otomotif), JEDEC (JEDEC-033), dan MIL-PRF-38534 (tingkat militer).

4. Dukungan Rantai Pasokan GlobalBahasa Indonesia:

· Kapasitas Produksi: Output bulanan >10.000 wafer (60% 8 inci), dengan pengiriman darurat 48 jam.

· Jaringan Logistik: Cakupan di Eropa, Amerika Utara, dan Asia-Pasifik melalui angkutan udara/laut dengan pengemasan yang suhunya terkontrol.

5. Pengembangan Teknis BersamaBahasa Indonesia:

· Laboratorium Penelitian dan Pengembangan Bersama: Berkolaborasi dalam pengoptimalan pengemasan modul daya SiC (misalnya, integrasi substrat DBC).

· Lisensi IP: Menyediakan lisensi teknologi pertumbuhan epitaksial RF GaN-on-SiC untuk mengurangi biaya R&D klien.

Ringkasan

Substrat kristal benih SiC (silikon karbida), sebagai material strategis, tengah membentuk kembali rantai industri global melalui terobosan dalam pertumbuhan kristal, pengendalian cacat, dan integrasi heterogen. Dengan terus memajukan pengurangan cacat wafer, meningkatkan skala produksi 8 inci, dan memperluas platform heteroepitaxial (misalnya, SiC-on-Diamond), XKH menghadirkan solusi yang sangat andal dan hemat biaya untuk optoelektronik, energi baru, dan manufaktur canggih. Komitmen kami terhadap inovasi memastikan klien memimpin dalam netralitas karbon dan sistem cerdas, yang mendorong era berikutnya ekosistem semikonduktor dengan celah pita lebar.
