Jendela Optik Safir yang Disesuaikan Transmisi Kemurnian Tinggi ≥90%

Deskripsi Singkat:

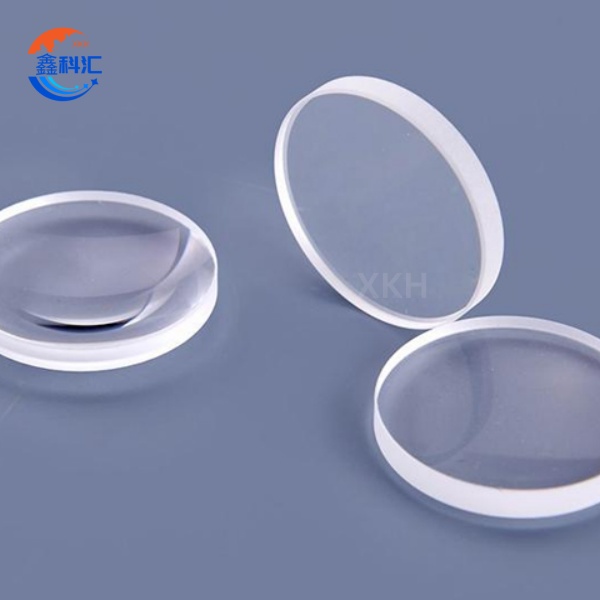

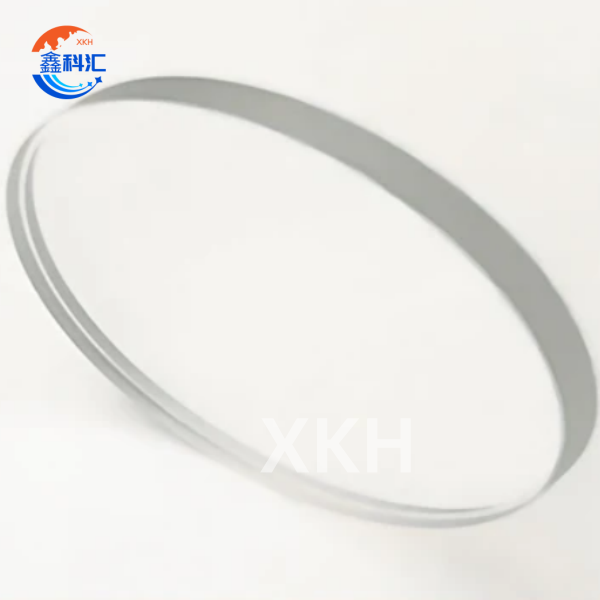

Jendela optik safir adalah komponen optik khusus yang dibuat dari aluminium oksida kristal tunggal (Al₂O₃), yang terkenal karena kinerja optik, kekuatan mekanis, dan stabilitas kimianya yang luar biasa. Sebagai kristal oksida terkeras (kekerasan Mohs 9), jendela safir menunjukkan transmitansi yang sangat baik (~83-85% tidak dilapisi) pada spektrum ultraviolet (200nm) hingga inframerah menengah (5,5μm), sehingga menjadikannya ideal untuk aplikasi berat yang membutuhkan transparansi dan ketahanan tinggi.

Pembuatan melibatkan proses utama termasuk pertumbuhan orientasi kristal, pemotongan presisi, pemolesan skala nano, dan pelapisan khusus. Teknik pertumbuhan tingkat lanjut (misalnya, metode HEM atau KY) menghasilkan bola berkualitas tinggi dengan kepadatan cacat rendah (<10⁴/cm²). Struktur kristal heksagonal yang unik memungkinkan sifat anisotropik, dengan orientasi yang dioptimalkan (pemotongan sumbu C, sumbu A, atau bidang R) yang menyesuaikan kinerja optik untuk aplikasi tertentu.

Kirim email ke kami

Fitur

Parameter teknis

Barang	Jendela Optik
Bahan	BK7, JGS1, Silika UV Fused, Safir, dll.
Dimensi	Ukuran 1-300 mm
Toleransi dimensi	±0,05 mm
Kualitas permukaan	20-10~60-40
Kerataan permukaan	1/4~1/8
Bukaan yang jelas	di atas 90%
Lapisan	Panjang gelombang 200-4000nm
Aplikasi	Laser, transmisi cahaya, tampilan, dll.

Karakteristik Utama

1. Kemampuan Beradaptasi terhadap Lingkungan Ekstrim
Jendela optik safir menunjukkan kinerja yang luar biasa dengan titik leleh 2053°C, mempertahankan integritas struktural dalam lingkungan operasi 1000°C yang berkelanjutan. Stabilitas termal ini dimungkinkan oleh koefisien ekspansi termal (CTE) yang sangat rendah sebesar 5,3×10⁻⁶/K sepanjang sumbu C, yang secara signifikan lebih unggul daripada kaca optik konvensional. Secara kimia, jendela optik safir menunjukkan kelembaman yang luar biasa, tahan terhadap semua asam kuat (kecuali HF) dan alkali, sehingga menjadikannya ideal untuk peralatan pemrosesan kimia dan aplikasi kelautan. Secara mekanis, jendela ini memiliki kekuatan lentur yang melebihi 1000MPa (5-8 kali lebih kuat dari kaca optik standar) dengan ketahanan benturan yang luar biasa.

2. Keunggulan Kinerja Optik
Jendela optik safir menyediakan >80% transmisi pada rentang spektral yang luas (200-5500nm pada ketebalan 2mm). Melalui orientasi kristal yang dioptimalkan (misalnya, sumbu C tegak lurus terhadap lintasan cahaya), efek birefringensi diminimalkan secara efektif. Kualitas permukaan memenuhi persyaratan optik yang ketat dengan kerataan λ/10 pada 633nm dan kekasaran permukaan <0,5nm RMS.

3. Kemampuan Manufaktur Canggih
Jendela optik safir kami mendukung pemrosesan format besar (diameter >300mm) dan geometri kompleks termasuk konfigurasi asferis dan bertingkat. Teknologi penyegelan tepi khusus mencapai tingkat kebocoran <1×10⁻⁹Pa·m³/s untuk aplikasi vakum. Dengan lapisan karbon seperti berlian (DLC), ambang kerusakan akibat laser (LIDT) mencapai 15J/cm² (pulsa 1064nm, 10ns).

Aplikasi Utama

1. Pertahanan & Dirgantara
Jendela optik safir berfungsi sebagai kubah rudal, menahan guncangan termal ekstrem (>1000°C) selama penerbangan hipersonik. Varian kelas antariksa menjamin masa pakai orbital lebih dari 15 tahun dalam aplikasi pesawat antariksa.

2. Peralatan Industri
Dalam fabrikasi semikonduktor, jendela optik safir berfungsi sebagai jendela pandang tahan plasma di ruang etsa dan CVD. Endoskopi suhu tinggi memanfaatkan jendela ini untuk pencitraan yang jelas di lingkungan tungku 1500°C.

3.Instrumen Ilmiah
Jendela optik safir dengan kemurnian tinggi (<5ppm pengotor) meminimalkan penyerapan sinar-X dalam garis sinar sinkrotron. Nonlinieritasnya yang rendah mempertahankan ketepatan pulsa femtodetik dalam sistem laser yang sangat cepat.

4.Perangkat Komersial
Kapal selam laut dalam menggunakan jendela optik safir yang dirancang untuk kedalaman 6000 m (>60MPa). Kamera ponsel pintar mengintegrasikan jendela ini sebagai penutup pelindung, memanfaatkan ketahanan gores Mohs 9 untuk meningkatkan ketahanan.

Jendela optik safir terus memperluas aplikasinya melalui kemajuan dalam pemrosesan format besar, geometri kompleks, dan karakteristik kinerja yang ditingkatkan, memperkuat posisinya sebagai komponen penting di seluruh industri teknologi tinggi.

Layanan XKH

Platform layanan komprehensif XKH memadukan keahlian manufaktur mutakhir dengan dukungan teknis yang tangguh untuk menghadirkan solusi jendela optik safir menyeluruh. Divisi manufaktur kustom menawarkan pemrosesan berbasis gambar dengan kemampuan konversi file 2D/3D penuh, dilengkapi dengan layanan pengoptimalan Desain untuk Manufaktur (DFM) yang mengurangi risiko dan biaya produksi. Kami mempertahankan kemampuan pembuatan prototipe cepat terdepan di industri, menghadirkan sampel fungsional Φ100 mm dalam waktu 5 hari kerja untuk mempercepat siklus pengembangan produk. Perawatan fungsional tingkat lanjut mencakup pelapis konduktif presisi dengan resistansi lembaran yang dapat disetel dari 10-1000Ω/□ untuk aplikasi pelindung EMI, bersama dengan film antikabut milik sendiri yang mempertahankan kejernihan optik di lingkungan dengan kelembapan tinggi.

Infrastruktur dukungan teknis memiliki tim teknik khusus yang memanfaatkan perangkat lunak simulasi optik Zemax dan CodeV untuk memodelkan kinerja sistem dan memprediksi perilaku termal/mekanis dalam kondisi operasional. Laboratorium diagnostik material kami, yang dilengkapi dengan mikroskop elektron pemindaian (SEM) dan spektroskopi sinar-X dispersif energi (EDS), menyediakan analisis akar penyebab kegagalan untuk peningkatan keandalan. Layanan validasi lingkungan mencakup uji siklus termal ekstrem (-196℃ hingga 800℃) dan paparan semprotan garam selama 500 jam sesuai standar MIL-STD-810G, yang memastikan ketahanan komponen dalam kondisi pengoperasian yang keras.

Sistem jaminan kualitas menerapkan keterlacakan material secara menyeluruh dari bola kristal hingga produk akhir, dengan setiap komponen disertai dengan dokumentasi sertifikasi yang komprehensif. Kemampuan metrologi mutakhir mencakup interferometri pergeseran fase 4D untuk verifikasi akurasi permukaan λ/50, interferometri cahaya putih yang mencapai resolusi kekasaran permukaan 0,1 nm, dan analisis spektrofotometri yang mencakup rentang spektral 190-3300 nm untuk karakterisasi transmisi/reflektansi.

Layanan bernilai tambah menangani persyaratan aplikasi khusus, termasuk solusi integrasi vakum yang menampilkan tepi metalisasi dengan penyolderan kedap udara untuk sistem vakum ultra tinggi (UHV). Layanan kontrol pelepasan muatan elektrostatik (ESD) menyesuaikan ketahanan permukaan antara 10⁶-10⁹Ω untuk mencegah akumulasi muatan pada instrumen sensitif. Semua komponen menjalani pengemasan akhir di lingkungan ruang bersih Kelas 100, dengan penghitungan partikel opsional dan pengemasan vakum untuk persyaratan kebersihan tingkat semikonduktor.
